| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | N PACK |
| प्रमाणन: | CE ISO SGS |
| मॉडल संख्या: | एनपी-एसएल |

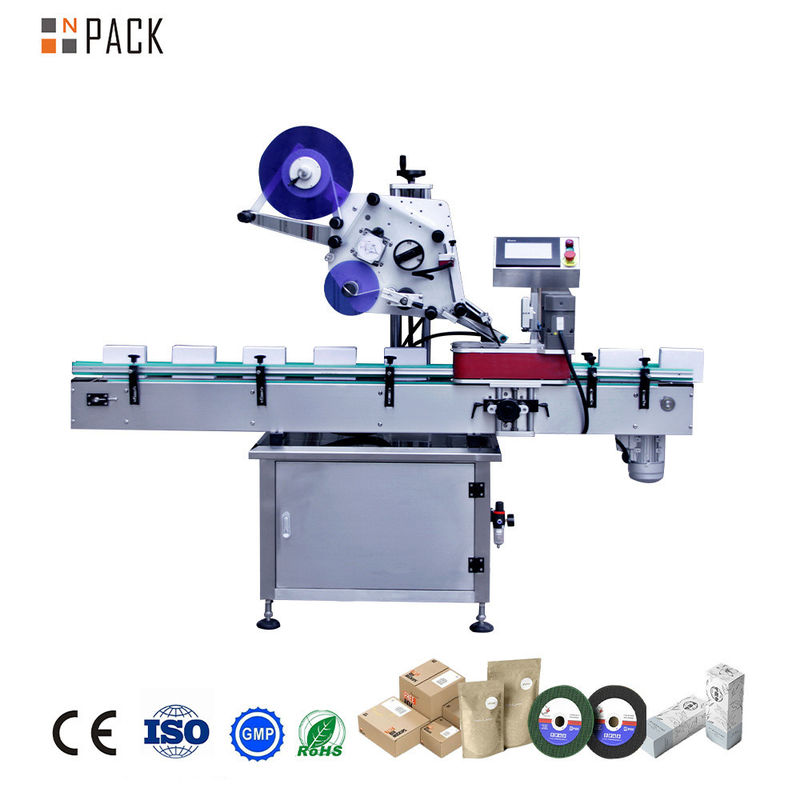

स्वचालित शीर्ष और निचले पक्ष लेबलिंग मशीन
शीर्षफ्लैट लेबलिंग उपकरणखाद्य ट्रे, तेल की बोतलें, दवाओं के बक्से, शराब की बोतलें, सौंदर्य प्रसाधनों के बक्से आदि जैसे उत्पादों की शीर्ष और सपाट सतहों को लेबल करने के लिए डिज़ाइन किया गया है।इस मशीन का एक सुरुचिपूर्ण डिजाइन है जो साधारण श्रमिकों द्वारा आसानी से काम करने और रखरखाव करने की अनुमति देता हैजब आपको उत्पादों को बदलने की आवश्यकता होती है तो विभिन्न प्रकार की बोतलों की लेबलिंग के बीच स्विच करने के लिए एक सरल समायोजन की आवश्यकता होती है।

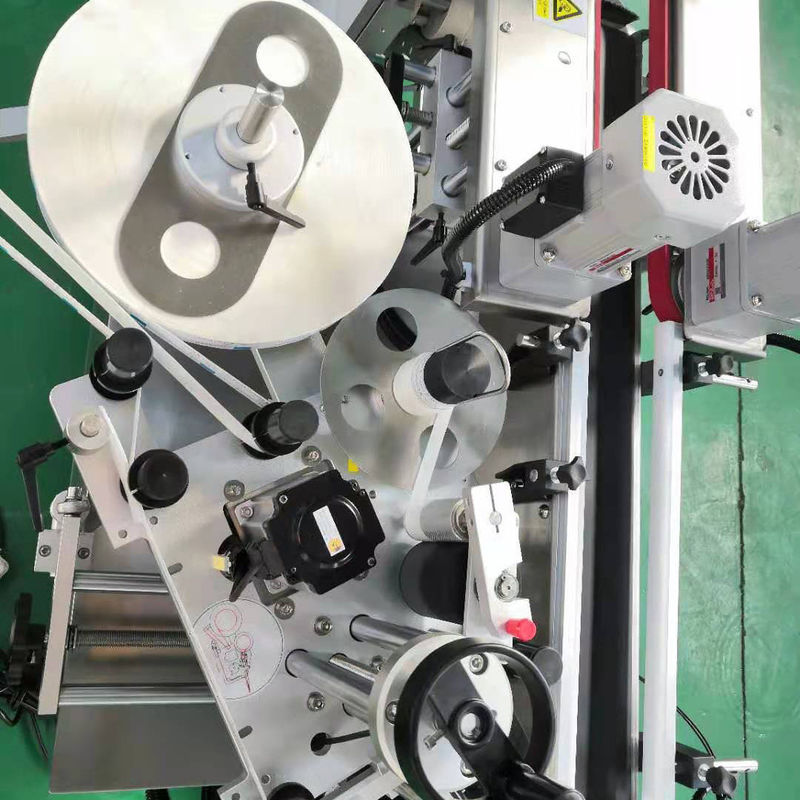

स्वचालित शीर्ष फ्लैट लेबलिंग मशीन में एक आवास आधार, एक नियंत्रण इकाई, एक लेबल पेपर मॉड्यूल, एक रिबन मॉड्यूल, एक प्रिंटिंग मॉड्यूल, एक अवशोषण उपकरण और एक आर्म तंत्र शामिल है।नियंत्रण इकाई आवास आधार पर तैनात है, और लेबल कागज मॉड्यूल में एक लेबल आपूर्ति शाफ्ट, एक नीचे कागज वसूली शाफ्ट, और एक घूर्णन शाफ्ट शामिल है।लेबल आपूर्ति शाफ्ट और वसूली शाफ्ट लेबल कागज से जुड़े हैं और नियंत्रण इकाई द्वारा नियंत्रित कर रहे हैं, जो भी घुमावदार शाफ्ट जो लेबल कागज घुमाता नियंत्रित करता है. रिबन मॉड्यूल, आवास के भीतर लेबल कागज के आंदोलन पथ के पास स्थित,एक रिबन आपूर्ति शाफ्ट और एक रिबन वसूली शाफ्ट शामिल हैइन शाफ्टों को रिबन से जोड़ा जाता है और कार्रवाई को चलाने के लिए संचालित किया जाता है। प्रिंटिंग मॉड्यूल, जो आवास पर भी स्थित है, लेबल पर प्रिंट करने के लिए नियंत्रण इकाई से इनपुट प्राप्त कर सकता है।अवशोषण डिवाइस घूर्णन शाफ्ट के एक तरफ एक सक्शन ब्लॉक है, इसके नीचे एक सक्शन सतह के साथ। आर्म तंत्र सक्शन ब्लॉक की उठाने की क्रिया को चलाता है। यह डिजाइन लेबलिंग दक्षता और सटीक आवेदन में सुधार प्रदान करता है।
1व्यापक अनुप्रयोग दायराः 25 मिमी से 300 मिमी तक की चौड़ाई वाली वस्तुओं की सपाट सतहों पर चिपकने वाले स्टिकर या लेबल लगाने में सक्षम।
2. आसान लेबल प्रतिस्थापन.
3मजबूत और टिकाऊ, जिसमें तीन लीवर समायोजन तंत्र है जो त्रिकोणीय संरचना की स्थिरता को अधिकतम करता है।
4इसे एक स्टैंडअलोन इकाई के रूप में इस्तेमाल किया जा सकता है या असेंबली लाइन में एकीकृत किया जा सकता है।
5कॉम्पैक्ट डिजाइन, न्यूनतम स्थान पर कब्जा।
6ग्राहक की आवश्यकताओं के अनुसार मुद्रण उपकरण से लैस किया जा सकता है।
|
तकनीकी मापदंड
|
|||
|
मशीन का आकार
|
1600 ((L) × 1000 ((W) × 1250 ((H) मिमी
|
||
|
आउटपुट गति
|
20-100pcs/min लेबल और बोतल के आकार पर निर्भर करता है
|
||
|
ऊंचाई लेबल वस्तु
|
30-280 मिमी
|
||
|
बैग का आकार
|
अधिकतम L60cm; अधिकतम W 40cm; अधिकतम H10cm
|
||
|
लेबल ऊंचाई
|
१५-१४० मिमी
|
||
|
लेबल की लंबाई
|
25-300 मिमी
|
||
|
चिह्न सटीकता चिपकाता है
|
±1 मिमी
|
||
|
अंदर घुमाओ
|
76 मिमी
|
||
|
रोल बाहरी व्यास
|
300 मिमी
|
||
|
विद्युत आपूर्ति
|
220V 0.8KW 50/60HZ
|
||
|
विद्युत आपूर्ति
|
2800 ((L) × 1650 ((W) × 1500 ((H) मिमी
|
||
|
लेबलिंग मशीन का वजन
|
450 किलो
|
||
| घटकों की सूची | |
| विवरण | ब्रांड |
| पीएलसी | सीमेंस |
| टच स्क्रीन | सीमेंस |
| लेबलिंग हेड मोटर | पैनासोनिक |
| ट्रांसड्यूसर | डेल्टा |
| डीसी 24 वी विद्युत स्रोत | डेल्टा |
| जाँच लेबल सेंसर | ल्यूज़ |
| जाँच करने वाली बोतल सेंसर | कुंजी |
| ऑप्टिकल | कुंजी |
| स्विच | श्नाइडर |
| आपातकालीन स्विच | श्नाइडर |
1कोडिंग मशीनः थर्मल कोडिंग मशीन उत्पादन तिथि, समाप्ति तिथि और बैच संख्या जैसी आवश्यक जानकारी प्रिंट करती है।उत्पादन दक्षता बढ़ाने के लिए कोडिंग प्रक्रिया को लेबलिंग के साथ सिंक्रनाइज़ किया जाता है.
2. इंकजेट प्रिंटर: बाजार में उपलब्ध अधिकांश मुख्यधारा के इंकजेट प्रिंटर के साथ संगत, यह सेटअप निर्दिष्ट लेबल पदों पर सटीक इंकजेट प्रिंटिंग की अनुमति देता है,लेबलिंग मशीन के साथ निर्बाध रूप से एकीकृत.
3भरने की मशीनः मानक सेंसर पारदर्शी लेबल का पता लगाने में असमर्थ हैं, इसलिए जर्मनी से आयातित विशेष फोटोइलेक्ट्रिक सेंसर की आवश्यकता होती है।
4. भरने की मशीन
स्वचालित सर्वो पिस्टनभरने की मशीनएक अत्यधिक बहुमुखी भराव है, जिसे सटीक और कुशलता से विस्कोस सामग्री की एक विस्तृत श्रृंखला को भरने के लिए डिज़ाइन किया गया है, जिसमें डिटर्जेंट तरल, शैम्पू, हैंड साबुन, डिशवॉशिंग तरल, शॉवर जेल और बहुत कुछ शामिल है।
5.कैपिंग मशीन
स्वचालित धुरी स्क्रू कैपिंग मशीन भी अत्यधिक बहुमुखी है, जो विभिन्न प्रकार के कैप को जल्दी और सटीक रूप से कैप करने में सक्षम है, जिसमें ट्रिगर कैप, धातु कैप, फ्लिप कैप और अन्य शामिल हैं।
